ما هي مكونات أدوات آلة CNC مخرطة؟

ما هي مكونات أدوات آلة CNC مخرطة؟
وقت تحديث:2019-07-03
ما هي مكونات أدوات آلة CNC مخرطة؟
تتكون أدوات مخرطة CNC بشكل عام من نظام تحكم رقمي ، ونظام مؤازر يتضمن محرك مؤازر وجهاز ملاحظات للكشف ، ونظام قيادة رئيسي ، وخزانة تحكم عالية الطاقة ، وجسم أدوات الماكينة ، وعدة زنبركات مساعدة. يمكن استخدام الخط المنقط للإشارة إلى عملية التشغيل الأساسية لتصنيع CNC. بالنسبة للأدوات الآلية CNC ذات الوظائف المختلفة ، تختلف المكونات قليلاً.

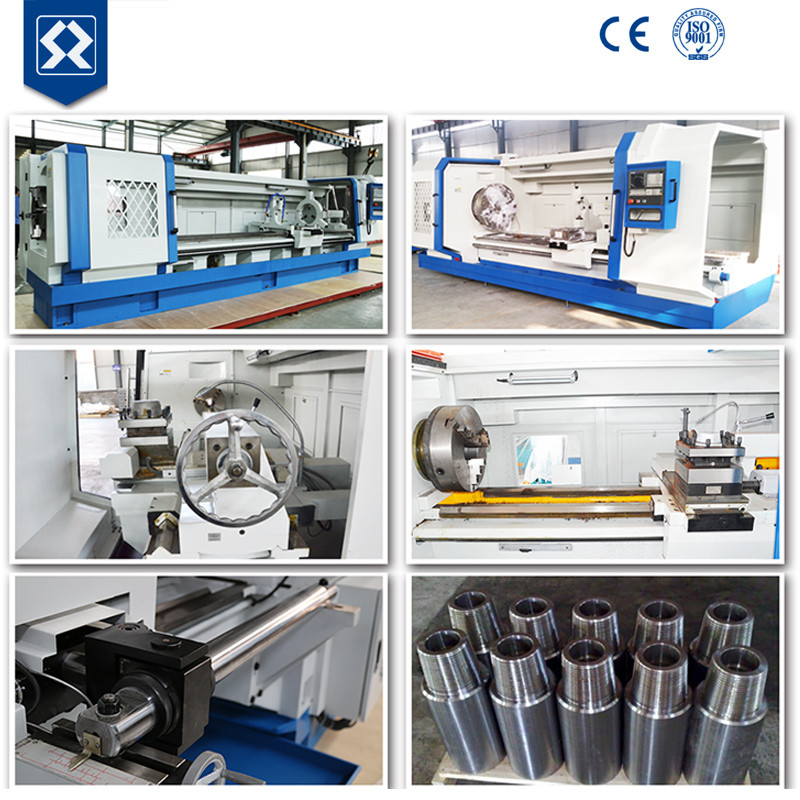

CNC مخرطة أفقية
1 ، ونظام CNC
هذا هو جوهر الآلات الأوتوماتيكية لآلات المخرطة. وهي تتألف بشكل أساسي من نظام التشغيل ونظام التحكم الرئيسي ووحدة التحكم القابلة للبرمجة واجهات الإخراج المختلفة. يتكون نظام التشغيل من شاشة ولوحة مفاتيح ، والشاشة لها أشكال مختلفة مثل الأنبوب الرقمي ، و CRT ، والبلور السائل. يشبه نظام التحكم الرئيسي اللوحة الأم للكمبيوتر ، ويتألف بشكل أساسي من وحدة المعالجة المركزية والذاكرة ووحدة التحكم وما شابه. يتحكم نظام التحكم العددي في الكمية الميكانيكية مثل موضع وزاوية وسرعة الكائن العام ، وكذلك الكميات المادية مثل درجة الحرارة والضغط والتدفق.
يمكن تقسيم طريقة التحكم إلى فئتين: التحكم في معالجة البيانات والتحكم المنطقي في التسلسل. تتم معالجة وحدة عملية الاستيفاء في وحدة التحكم الرئيسية وفقًا لبرنامج جزء القراءة ، من خلال فك التشفير وتجميع ومعالجة المعلومات الأخرى. يتم تشويه مسار الأداة والتحكم فيه ، ويتم التحكم في إزاحة كل محور إحداثي من أداة الماكينة من خلال المقارنة مع إشارات التغذية المرتدة في الموضع والسرعة لكل نظام مؤازر إحداثي ؛ وعادة ما يتم تنفيذ التحكم المنطقي المتسلسل بشكل رئيسي بواسطة وحدة التحكم القابلة للبرمجة PLC ، والتي تعتمد على أداة الآلة. يتطلب كل إجراء في عملية التصنيع التنسيق ، ويتم إجراء التحديد المنطقي وفقًا لكل إشارة كشف ، وبالتالي التحكم في المكونات المختلفة للأداة الآلية للعمل بطريقة منظمة.
2 ، ونظام المؤازرة
إنها وصلة القيادة الكهربائية بين نظام CNC وجسم الآلة. يتكون أساسا من محرك سيرفو ، ونظام التحكم في القيادة وجهاز ردود الفعل الكشف عن الموقف. محرك سيرفو هو مشغل النظام ، ونظام التحكم في القيادة هو مصدر الطاقة للمحرك المؤازر. تتم مقارنة إشارة الأمر التي تم إنشاؤها بواسطة نظام التحكم العددي بإشارة التغذية المرتدة الخاصة باكتشاف الموضع كأمر إزاحة ، ثم يتم تشغيلها بواسطة نظام التحكم في القيادة لتشغيل المحرك ، مما يؤدي إلى سحب الطاولة أو حامل الأداة للتنقل خلال الميكانيكي جهاز الإرسال.
يعد نظام المؤازرة جزءًا مهمًا من أداة آلة التصنيع باستخدام الحاسب الآلي ، والتي يتم استخدامها لتحقيق التحكم المؤازر في التغذية والتحكم المؤازر في أدوات المغزل باستخدام الحاسب الآلي. تتمثل وظيفة نظام المؤازرة في قبول معلومات الأمر من جهاز التحكم العددي ، ثم تحويلها إلى حركة إزاحة خطية أو إزاحة زاوية لأداة الماكينة عن طريق تضخيم الطاقة وتشكيلها. نظرًا لأن نظام المؤازرة هو آخر حلقة في أداة آلة CNC ، فإن أدائها سيؤثر بشكل مباشر على الفهارس الفنية مثل دقة وسرعة أداة آلة CNC. لذلك ، فإن جهاز محرك الأقراص المؤازر للأداة الآلية CNC مطلوب للحصول على أداء استجابة سريع جيد ، وتتبع جهاز التحكم الرقمي بدقة وحساسية. يتم إرسال إشارة الأمر الرقمية ويمكن تنفيذ التعليمات من جهاز التحكم الرقمي بأمانة لتحسين خصائص المتابعة الديناميكية ودقة تتبع النظام الثابتة.
يتكون نظام المؤازرة من جزأين: وحدة القيادة والمشغل. تتكون وحدة القيادة من وحدة محرك الدوران ووحدة محرك التغذية ومحرك سيرفو الدوران ومحرك سيرفو التغذية. محركات السائر ، محركات سيرفو DC ومحركات سيرفو AC هي محركات شائعة الاستخدام.
يكتشف مكون القياس قيمة الإزاحة الفعلية لكل محور إحداثي لأداة آلة CNC ويدخلها في جهاز التحكم العددي لأداة الماكينة من خلال نظام الملاحظات. يقارن جهاز التحكم الرقمي قيمة الإزاحة الفعلية التي يتم إرجاعها بواسطة جهاز التحكم الرقمي مع قيمة الأمر ، ويقوم بإخراج القيمة المحددة إلى نظام المؤازرة. أمر النزوح المطلوب.
المعادن باستخدام الحاسب الآلي وانتقل المخرطة
3 ، الناقل برنامج المعالجة
عندما تعمل آلة CNC ، ليس من الضروري للعامل تشغيل أداة الماكينة مباشرةً. للتحكم في أداة آلة CNC ، يجب برمجة برنامج التشغيل. يتضمن برنامج معالجة الأجزاء مسار الحركة النسبية للأداة والشغل الموجود في أداة الماكينة ، ومعلمات العملية (تغذية المغزل سرعة ، وما إلى ذلك) والحركة الإضافية. يتم تخزين برنامج معالجة الأجزاء في حامل برنامج ، مثل شريط ورقي مثقّب ، وشريط كاسيت ، وقرص مرن ، وما إلى ذلك ، بتنسيق ورمز معينين ، ويتم إدخال معلومات البرنامج إلى وحدة CNC من خلال جهاز الإدخال أداة آلة التحكم العددي.
مخرطة معدنية صغيرة باستخدام الحاسب الآلي وانتقل مركز آلة
